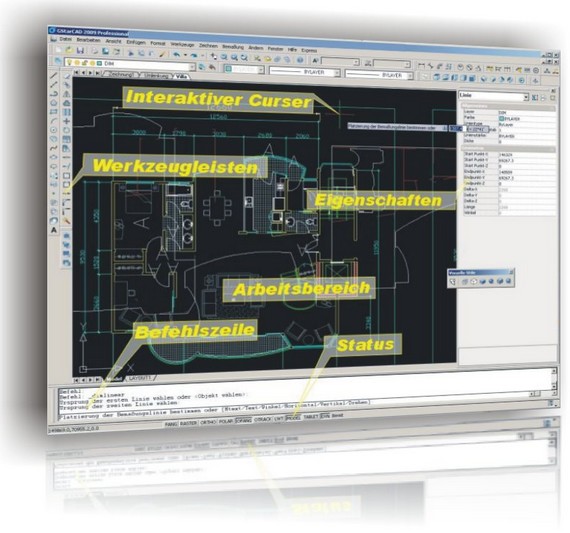

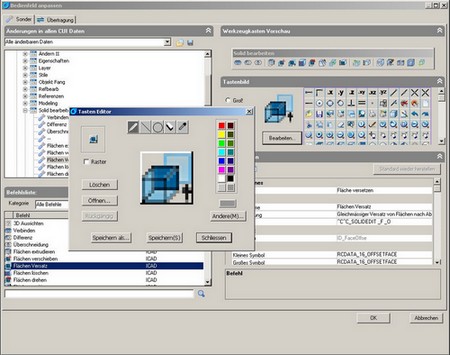

Intuitives Bedienfeld das auch
individuell angepasst werden kann
|
 Das GStarCAD Bedien-Interface (CUI) ist konkurrenzlos kompatibel mit dem von
AutoCAD®.
Neu ist auch ein modernes Ribbon Menü das zusammen mit dem bekannten Menü eingesetzt
werden kann.
 Dies umfasst alle Anzeige Elemente, Symbole und Befehle. Die CUI
Datei adaptiert das populäre XML Format und unterstütz die originalen MNU, MNS,
MNC Menü Definitionen (MNR und MNL bleiben bestehen). CUI Daten können einzeln
mit einem interaktiven Editor angepasst werden, oder automatisch durch MNU/MNS
Umwandlung erzeugt werden. Persönliche Einstellungen wie Ausblenden und Größen
Änderungen schaffen ideale Arbeitsbedingungen.
Neue Funktionen in der aktuellen Version
|
|
Benützen Sie zb.
hilfreiche Werkzeuge zum Entwerfen von Rohrleitungen. Sie könne ganz einfach Orthogonale Projektionen in Achsen
Projektion umwandeln.

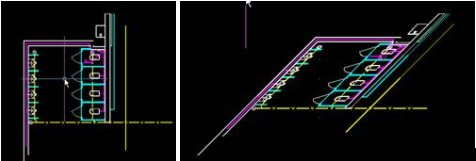

Super
Achsometrie

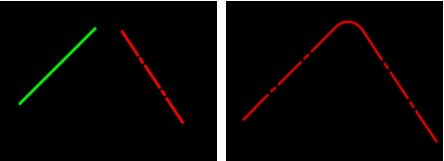

Super Abrunden
mit Übernahme des Layer, der Lienienstärke und Linientyps in einem Schritt

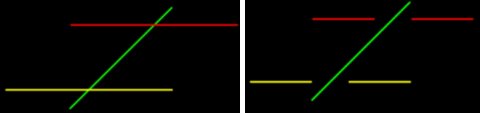

Der Kreuzbruch
spart Ihnen viel Zeit
|

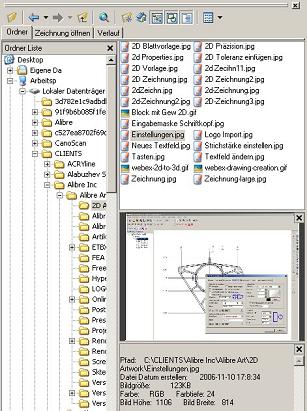

Design Center Paletten |
Schnell und einfach Blöcke in die Zeichnung verschieben.
Diese Werkzeug Palette macht die Interaktion mit Bildern, Blöcken und
Dateien äußerst effizient. Eine Vorschau der Bilder mit wichtigen
Informationen werden seitlich eingeblendet.
1. Browse User Computer, Netzwerk Treiber und Grafik Inhalte im Internet (zB: Symbole, Normteile,.. ) ;
2. Definition von Objekten in der Zeichnung anzeigen. Diese Daten dann in
aktuelle Zeichnung einfügen, kopieren, anhängen.
3. Abkürzungen für viel benötigte Zeichnungen, Ordner oder Internetseiten
erstellen.
4. Daten in Zeichnungen platzieren (zB. XREFs, Blocks and Schraffur);
5. Grafikdatei in neuem Fenster öffnen;
6. Blöcke in Werkzeugleiste verschieben um Detail Angaben zu erhalten;
|
|
Verbessertes
Management |
Schneller arbeiten mit
dem Ansichtsmanager, Layer Translator, Alias Editor, Block Attribut Manager.
Wiederkehrende
Arbeitsschritte können damit automatisiert werden und sparen damit wertvolle Zeit.
|
Express Tools
- Produktivitätswerkzeuge
|
|

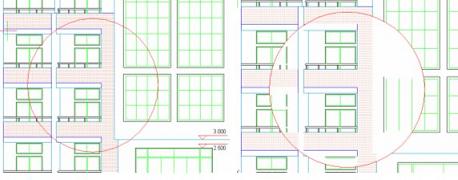

Stanzen-Stutzen

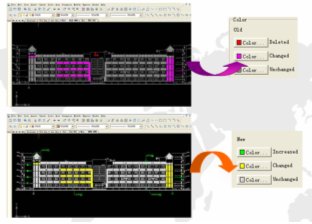

Zeichnungen
automatisch Vergleichen

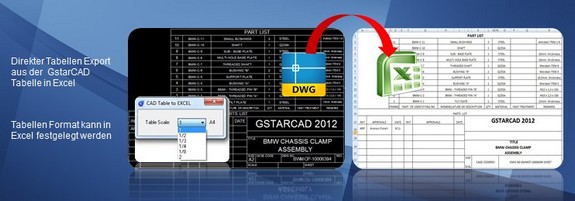

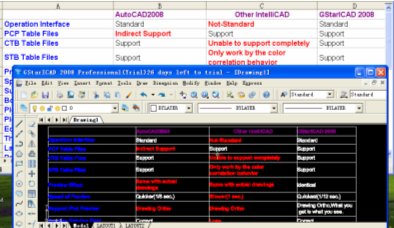

, Excel
Tabellen direkt in Zeichnung integrieren
Unterschiede damit rasch finden.
|
|
Einfache Handhabung
|
|
Objektfang,

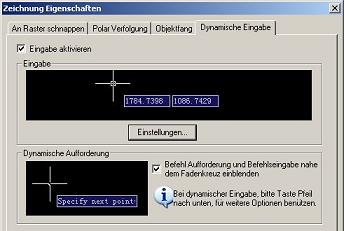

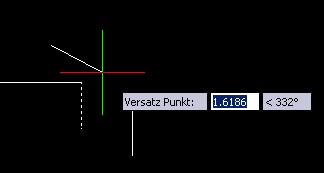

Dynamische Eingabe der Position
Video auf YouTube
über die
dynamische Führung
beim Konstruieren >>
Rechte Maustasten Funktionen

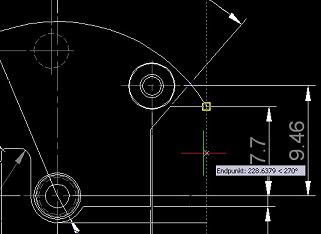

OTrack:
Diese Funktion ist ein dynamischer Objektfang. Sobald der Curser in einer
flucht steht, wird eine Hilfslinie eingeblendet.
Dieser
Befehl ist äußerst hilfreich und vermeidet Fehler.

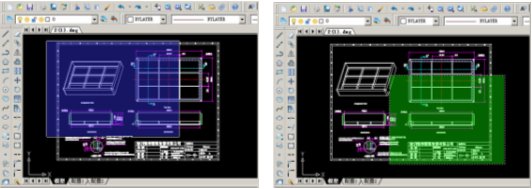

Intelligente Objektauswahl
mittels Maus

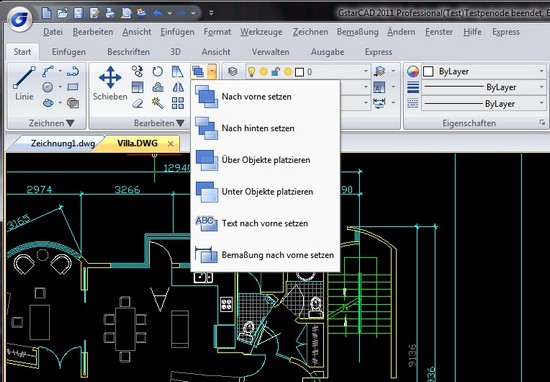

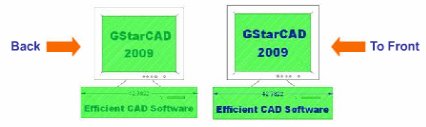

Ändern Sie die Hinter-, bzw
Vordergrund Anordnung, zb Objekte in den Vordergrund bringe um diese
schärfer darzustellen.

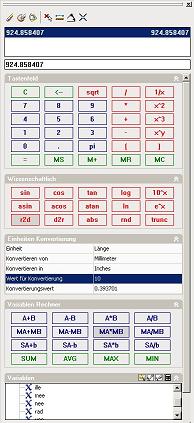

Rechner mit vielseitigen Anwendungen wie zb. direktes Abstand oder
Winkel in der Zeichnung messen und in Rechner übertragen.
- Wissenschaftliche Funktionen nützen
- Einheiten Konvertieren
- Variable definieren und damit Formeln
erstellen
Multi Linien bearbeiten
|

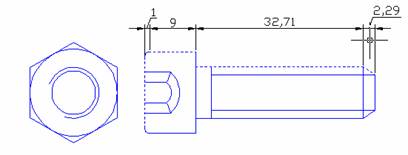

| Schnell
Bemassung |
|

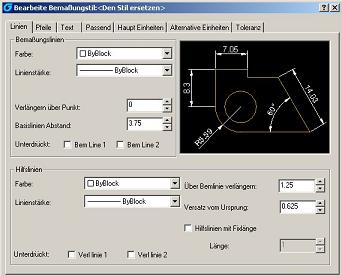

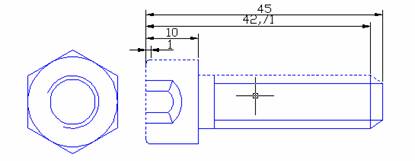

Mittels Schnell Bemaßung lasen sich in wenigen Arbeitsschritte Objekte
bemaßen. Individuelle Bemaßungsstile helfen Ihnen dabei sich Ihre internen
Normen festzulegen.
|
Uneingeschränktes Drucken mit autom. Anordnung von
Zeichnungen
|
|
HDI upgrade
auf 3.0, Frei Konfigurierbares Drucker Interface;
Integrated HPGL/2、OCE,PS/EPS,PDF,EMF/WMF,Canon
Series Print Drivers
Zeichnungen
für das Drucken automatisch Anordnen

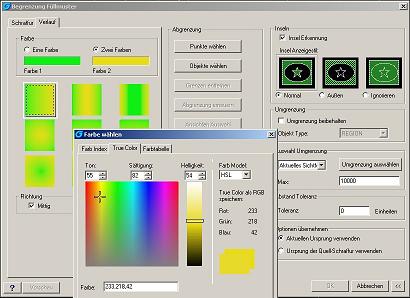

Umfangreiches Schraffur und
Farbverlauf Menü
|
|

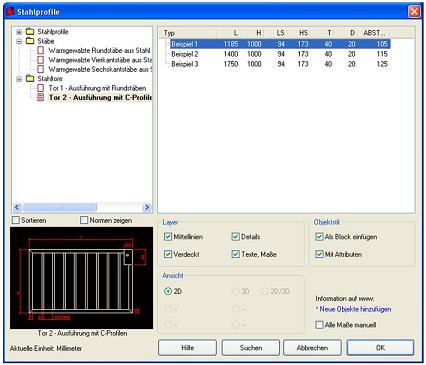

Variantenkonstruktion mit
CP-Systems
(Branchen- Industrielösungen) |
|
GStarCAD bietet speziell für
Deutschland abgestimmt DIN/ISO und EU Norm konforme Industrielösungen von
CP-System
an. Einer der vielen darin enthaltenen vorteile ist die
Variantenkonstruktion.
 Sind
Sie es auch Leid immer wieder dieselbe Zeichnung neu zu erstellen nur, weil
das neue Objekt ein oder zwei andere Maße hat als das alte? Möchten Sie
verschiedene Varianten oder Baureihen auf Knopfdruck erzeugen und die Maße
in einer erweiterbaren Datenbank halten?
Dann sollten Sie die Variantenkonstruktion in
CP-System kennen lernen.
Das Prinzip ist sehr einfach. Sie erstellen
Ihre Zeichnung so, wie gewohnt und bemaßen sie. Dann ersetzen Sie die
Maßzahlen durch Variablen Ihrer Wahl. Anschließend wird die Zeichnung
exportiert und eine einfache Textdatei mit dem Namen des Objekts und mit den
Maßen für die Datenbank erstellt - fertig.
CP-System fügt das neue Objekt automatisch
beim ersten Aufruf in die eigene Datenbank hinzu und behandelt es so, wie
jedes andere parametrische Teil. Sie können das Objekt in jede Zeichnung
entweder mit den Standardmaßen aus der Datenbank oder mit beliebigen freien
Maßen einfügen.
|
|
Verbessertes Font/ Text System
|
Das Mtext System wurde
neue dekodiert. Es Unterstützt nun alle Font Formate und hat höchste
Toleranzgenauigkeit.
Eine Brandneues Font-glyph Analyse Funktion wurde programmiert welche die
Darstellung verbessert, Bemaßungskontrolle ist präziser möglich und Text- bzw.
Linienlängen wurden exakt mit ACAD synchronisiert.
Die Mtext Erstellung wurde durch ein Layoutsystem erweitert und ermöglicht mehr
Komfort.
Das Font Management ist neu sowie ein Buffer Algorithmus um den Speicherbedarf
zu reduzieren und mehr Leistung zu bieten.
Öffnen, speichern und
Bearbeiten von AutoCAD R2.5 bis 2012.
Wenn Sie eine bestehende
AutoCAD Datei (R12 bis R2009) öffnen, lesen, speichern oder bearbeiten findet
keine Daten Konvertierung oder Datenverlust statt.
|
HPGL/2 Standard Plotdaten in DWG Dateien umgewandeln |

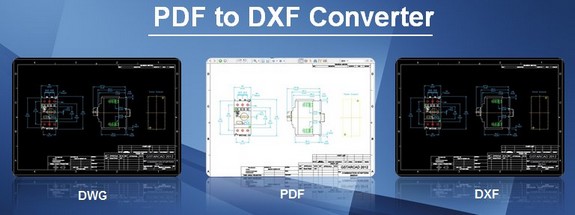

 Es können Zeichnungen in PDF exportiert werden, als auch EPS, PDF Raster Bilder zu einem
Virtuellen Drucker
| 100%
Kompatible mit dem AutoCAD Plot System |
Weltführende Plot
Geschwindigkeit und Genauigkeit. durch neues Plot Output System.
GStarICAD 2008 hat die HDI Applikation integriert welche unter führenden
Herstellern Verwendung findet. Sehen Sie die damit erzielte Plot-Geschwindigkeit
im Vergleich.
|
Software Name |
GStarCAD |
GStarCAD |
Popular CAD |
Andere CAD |
| Papier Parameter |
A0 |
A0 |
A0 |
A0 |
| Plot Driver |
HpgI-2HDI |
*System Drive |
HpgI-2HDI |
*System Drive |
| Zeit für Plot |
< 8
min |
< 8
min |
< 7
min |
< 13
Fehlerhaft |
Unterstütz 2 Plot Color
Mapping Modus--CTB and STB
GStarCAD hat simultan das CTB (color correlation) und STB (name
correlation) 2 Farben Mapping. Damit werden alle Parameter übertragen, wie:
Farbe, Verlauf, Grau, Pen Nummer, Virtuale Stift Nr., Raster, Linientype,
Auto-anpassen, Stiftstärke, Ende, Verbinden und Schraffur.
PC3 Print Konfigurations System wurde implementiert
GStarCAD nützt dieses PC3 Drucksystem um von Ihrem Druckertreiber
Sondereinstellungen auszulesen. Mit diesen Daten fällt das Drucken von
Sonderformaten wesentlich leichter da zB Größe und Auflösung angepasst werden,
ähnlich wie dies auch bei AutoCAD statt findet.

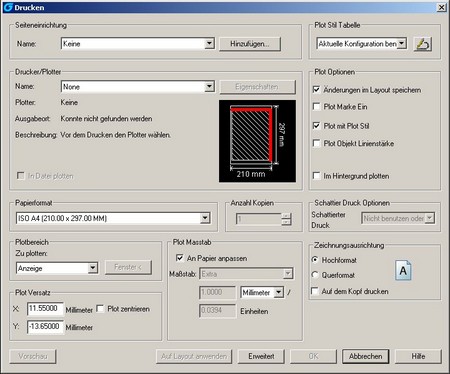

Plot Menü wurde erweitert und das Interface zeitgerecht
angepasst:
Im Vorschau Fenster sehen Sie nun direkt wie der
Druckbereich mit dem Papierformat zusammen passt. Der Plot Stil kann auch
komfortabel verwaltet werden.
|
ACIS Verbesserungen für 3D Objekte |
GStarCAD hat das originale ACIS Modul in Geschwindigkeit
und Genauigkeit verbessert um damit problemlos mit 3D Objekten arbeiten
zu können. Das SAT Daten Format funktioniert
besser mit Programmen wie SolidWorks, UG, Pro/ E, SolidEdage, 3DSMAX,
MAYA, Inventor und, Alibre Design.
|

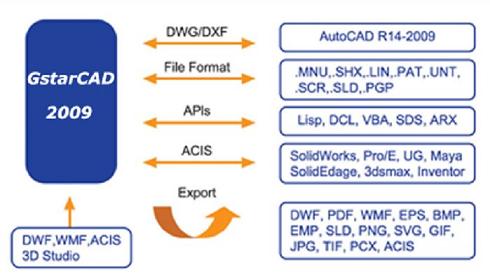

Datenformate die mit GStarCAD 2009 genützt werden können |
|
Daten Kompatibilität und
Qualität |
|

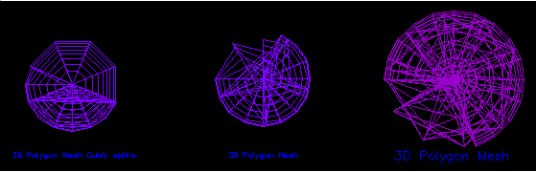

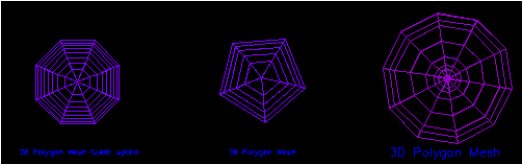

Achten Sie auf exzellente Daten
Kompatibilität wie Sie GStarCAd bieten. Ganz unten sehen Sie
Geometriefehler, wie Sie bei anderen Intellicad Anbietern auftreten.
GstarCAD Daten Qualität
Fehlerhafte Datenkonvertierung anderer
Intellicad Platform Anbietern
|
|
3D Connexion Mouse Interface |
Die 3D Ansichten als auch Vorschau von 3D Modellen wird durch die 3D Maus
unterstützt. GStarICAD kann die X, Y, Z Achsen für Drehungen nützen und
Versatz Informationen der Maus verarbeiten.
OLE Funktionen führen zu
verbesserter Zeichnungs-Auflösung, besserer Handhabung von Zoom, Linien stutzen,
Block und externer Referenzen. OLE Objekte können als externe Referenz
eingefügt werden.
Das Publizieren ist ein
effizienter Weg um eine Reihe von Zeichnungen als elektronisches Format zusammen
zu fassen (DWF). Die DWF datei ist ein 2D Vektor Format um Dokumente im
Internet oder Netzwerk zu veröffentlichen. DWF Daten können geöffnet
werden, angeschaut und von jedem gedruckt werden.
|
Sicherheit für Ihre Daten, Backup und Wiederherstellung |
Beim bearbeiten oder
speichern von Zeichnungen, können Sie diese mit einem Paßwort versehen. Damit
sind Ihre oder die Kunden Daten dauerhaft geschützt. Der Encryption Algorithm ist koplett mit AutoCAD kompatibel.
Automatischer Backup und Wiederherstellung
GStarCAD besitzt
ein automatischen Backup Mechanismus. Schnelle Kompression der Backup Daten um
Platz zu sparen. Meldung wenn Platz knapp wird. Schützt automatisch
die letzte Zeichnung bei unvorhergesehenen Computer Crash oder Abbruch.
Verhindert dadurch Datenverlust. Ein Daten Manager erlaubt das wieder herstellen
von älteren Versionen oder einem Backup.
|
ARCTEXT |
Curser schrägstellen |
|
Mit
vielen Optionen können Sie Texte entlang eines Bogens platzieren, dies
sogar in Echtzeit.
|

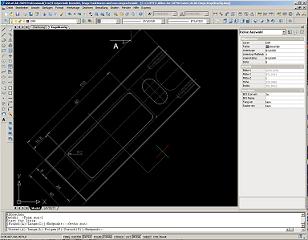

Bei schrägen Objekten ist es hilfreich den Curser, bzw die Arbeits-Achsen
ebenfalls anzugleichen. Der Befehl CURSER DREHEN macht Ihnen die Arbeit
leichter.
 |
Durch DDUCS Dialoge sind
neue Funktionen verfügbar:
1. Anzeige der Koordinaten Achsen und Ursprung des gewählten BKS (UCS)
2. Anzeige und Bearbeitung von Koordinaten Systemen.
3. Wiederherstellung von benannten BKS und Ortho BKS.
4. BKS Symbol und Einstellung kann je Sichtfenster angepasst werden.
|
Konvertierungs- und andere Zusatzbefehle |
- Alte 2D POLYLINIEN
werden in neue LWPOLYLINIEN umgeformt, auch diese innerhalb eines Blocks.
- Splinedit Befehl mit vielen Optionen zum
Bearbeiten.
-
Multi-pitch Punkt Bearbeitung.
Einfaches ziehen zum Strecken, verschieben, drehen, zoomen, spiegeln und mehr.

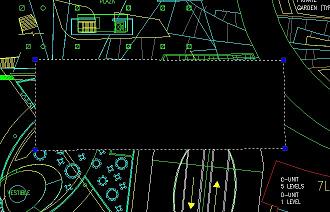

Wipeout Befehl: Über
bestehender Zeichnungen kann dadurch eine Polygonalzone in der Layerfarbe
festlegen werden. Der "ausgewischte" Bereich wird zb. benutzt um dort
Texte sichtbar zu platzieren.
|
Stabilität und Zuverlässigkeit |
|
Über 10,000 IntelliCAD Fehler korrigiert |
GstarCAD ist das Ergebnis ausgiebiger
Weiternetwicklung, bei der über 10.000 ernsthafte Fehler aus der
Original IntelliCAD Plattform entfernt wurden. |
|
Viele Funktionen neu programmiert |
Um höchste Zuverlässigkeit und Stabilität
zu garantieren, wurde viele Befehle neu programmiert, wie zB: Stutzen,
Schraffur, Schattieren, Polar Verfolgen, Fang, Plot, Clip Einfügen,
Strecken und mehr. |
|
Feedback
von über 50,000 Nutzer |
GstarCAD nütze das Feedback von über 50
000 Nutzern weltweit, welche periodisch Fragen beantworten und zur
Weiterentwicklung und hohem Qualitätsstandard beitragen. |
|
|
VBA Entwickler und ARX Interface Erweiterungen |
|
VBA:
1. Add VBA project management. More convenient to load, unload, run, embed VBA;
2. Add Embedded VBA Project. Publish VBA project with DWG files together;
3. Add Global VBA Project. Separate VBA project with the documents, enhance the
VBA code reusability
4. Add More VBA Objects Support. More convenient to operate drawings;
5. Express the Cooperation with APPLOAD. Easier to manage the VBA project
Add APPLOAD
Appload will load third-party applications into GStarICAD, it will allow you to
set a "Startup Suite" which will load selected applications each time a drawing
is opened.
Valid application types are:
Application Type File Name Extension
AutoLISP .lsp
SDS .dll
VBA .vbi
Menu LISP Express .mnl
Improvement on Diesel and LayerP:
Increase the re-development compatibilities;
Improvement on ARX Interface:
GStarCAD 2009 has realized integrated development environment, so re-developers
can use SDK to make the re-development on GStarICAD just like on AutoCAD,
otherwise re-developers may transplant re-development programs run under AutoCAD
to GStarICAD conveniently
>> weitere Beispiele auf der
Webseite von GreatStar
|
|
....weiter zu GStarCAD Professional >> |
 |
