  CADprofi Mechanical - Mechanik und Normteile                                  €  400,-

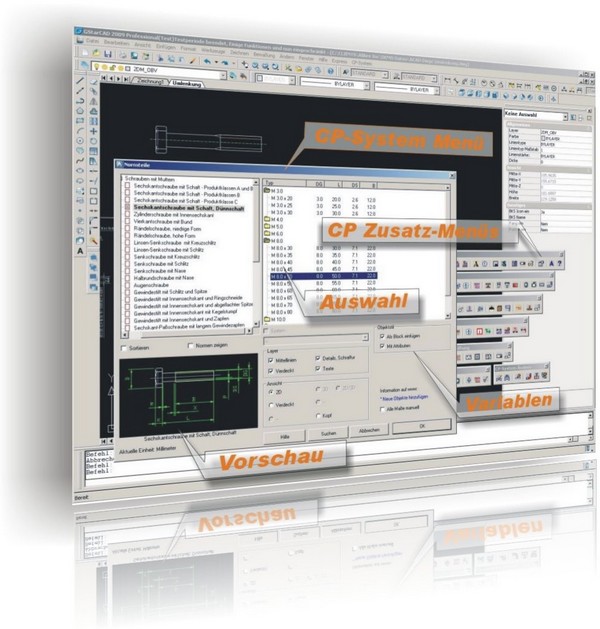

Das Modul besitzt eine umfangreiche Bibliothek mit Normteilen und Profilen. Über ein übersichtliches Auswahlfenster finden Sie zb. DIN Schrauben, Muttern, Federn, Voll und Hohlprofile, Böden für Apparate, Flanschformen, und vieles mehr. Mit den Symbolbibliotheken für Fluidtechnik erstellen Sie Pneumatik und Hydraulik Schaltschemen in kürze.

• Eine komplette Bibliothek für die Projektierung und Erstellung von technischen Zeichnungen in den Branchen Maschinenbau und Mechanik unter Berücksichtigung der DIN/ISO und EU Normen..
• Eine Reihe von Funktionen für die Beschleunigung und Vereinfachung der Arbeit mit Normteilen.
• Stahlprofile in mehreren Ansichten.
• Alle Objekte sind parametrisch definiert. Diese wichtige Eigenschaft von CP-System ermöglicht Ihnen die direkte Eingabe von untypischen Maßen für die bereits definierten Teile. Dadurch können Sie völlig neue Teile kreieren, ohne dass Sie das Programm um neue Blöcke erweitern müssen.

Weitere wichtige Eigenschaften von CP-System Mechanik:

• Erweiterung der Programminhalte um eigene Standards (z.B.: Attribute, Beschreibung u.ä.).
• Fertige Blattrahmen und Planköpfe.
• Erweiterung der Inhalte um eigene Objekte.
• Automatische Generierung von Stücklisten nach eigenen Vorgaben.
• Automatische Layer-Verwaltung.
• Kontextbezogene Online-Hilfe.                        Beschreibung im Benutzerhandbuch (PDF 3,6 MB)

   CADprofi HVAC & Piping - HLS- und Industrieanlagen           €  400,-

Diese Anwender Lösung unterstützt die Bereiche Anlagenbau mit Heizung, Lüftung, Sanitär und Klimatechnik. Ob für Chemische Anlagen oder einfache Haustechnik, hier finden Sie wertvolle Hilfsmittel für die Grundgriss Gestaltung oder für Schema Zeichnungen. Beinhaltet Bibluothek von Junkers, Wilo, Viessmann und mehr.

• Eine komplette Bibliothek für die Projektierung von Heizung-, Lüftung/Klima-, Sanitär/Abwasser-, Sprinkler-, Industrie- und ähnlichen Anlagen.
• Isometrisches Zeichnen .
• Symbole für die Erstellung von Steuerungs- und Regelungsschemata (Sensoren, Messgeräte u.a.).
• Spezielle Symbole für die Beschriftung der Zeichnung.
• Bibliothek mit typischen Systemen aus den Gewerken Heizung, Lüftung, Sanitär.
• Editierung der in eine Leitung eingebrochenen Objekte.
• Symbole löschen mit Schließung der Leitung.
• Symbole einfügen mit automatischem Einbrechen in die Leitung.
• Vordefinierte Leitungen für alle technischen Gewerke.
• 2D Kanäle/Rohre verbinden.
• Kanalzug/Rohrzug zeichnen.

Weitere wichtige Eigenschaften von HLS- und Industrieanlagen:

• Bibliotheken mit Objekten führender Hersteller (Junkers, Vaillant, Wilo, Viessman u.a.).
• Befehl 2D/3D, der die Umwandlung einer 2D Zeichnung in ein 3D Modell ermöglicht.
• Erweiterung der Programminhalte um eigene Standards (z.B.: Attribute, Beschreibung u.ä.).
• Fertige Blattrahmen und Planköpfe.
• Erweiterung der Inhalte um eigene Objekte.
• Automatische Generierung von Stücklisten nach eigenen Vorgaben.
• Automatische Layerverwaltung.
• Kontextbezogene Online-Hilfe.                      Beschreibung im Benutzerhandbuch (PDF 3,6 MB)

Dieses Modul  ist ideal für die Projektierung von Elektro-, Steuerungs-, Bewässerungs, Regelungs-, Kommunikations- und ähnlichen Anlagen. Es unterstützt den Anwender beim Zeichnen in den Bereichen Elektrotechnik, Regelung, Steuerung und Automatisierung. Sie haben Zugriff auf zahlreiche Symbolbibliotheken, darunter auch Kabelkanälen, Leitungen, Verteilerschränke und Leuchten . Grundrisse oder Elektro-Schaltpläne sind rasch umgesetzt.

• Eine komplette Bibliothek für die Projektierung von Elektro-, Steuerungs-, Sprinkler-, Regelungs-, Kommunikations- und ähnlichen Anlagen.

• Isometrisches Zeichnen.

• Symbole für die Erstellung von Elektroschemata.

• Spezielle Symbole für die Beschriftung der Zeichnung.

• Editierung der in eine Leitung eingebrochenen Objekte.

• Symbole löschen mit Schließung der Leitung.

• Symbole einfügen mit automatischem Einbrechen in die Leitung.

• Vordefinierte Elektroleitungen aller Art.

• 2D Elektrokanäle verbinden.

• Elektrokanalzug zeichnen.

• Die im Programm enthaltenen Elektrosymbole werden entsprechend den Katalogen von renommierten Herstellern (Philips, AGE LIGHT, Brilux, Thorn, Elgo, POLAM-REM, Mueller, BAKS, TK REM, MARMAT, KOPOS, ELDA, Elektro-Plast, Sabaj u.a.) sowie herstellerunabhängig dargestellt.

Weitere wichtige Eigenschaften von Elektro- und Steuerungsanlagen:

• Befehl 2D/3D, der die Umwandlung einer 2D Zeichnung in ein 3D Modell ermöglicht.

• Erweiterung der Programminhalte um eigene Standards (z.B.: Attribute, Beschreibung u.ä.).

• Fertige Blattrahmen und Planköpfe.

• Erweiterung der Inhalte um eigene Objekte.

• Automatische Generierung von Stücklisten nach eigenen Vorgaben.

• Automatische Layerverwaltung.

• Kontextbezogene Online-Hilfe.                        Beschreibung im Benutzerhandbuch (PDF 3,6 MB)

  CADprofi Architecture - Architekturlösung                                                €  400,-

Ideal für jeden Bauplaner oder Architekt. Grundrisse samt Inneneinrichtung lassen sich rasch über die Bibliothek vervollständigen. Mittels Parametrie passend Sie Objekte exakt an Ihre Vorstellungen an.

• Eine komplette Bibliothek für und Erstellung von Baugrundrissen und Schnitten. Fenster und Türen werden entsprechend in die Wände eingebrochen.

• Umfangreiche Bibliothek mit Einrichtungsgegenständen lässt sich um eigene Objekte erweitern.

• Alle Objekte sind parametrisch definiert. Diese wichtige Eigenschaft von CP-System ermöglicht Ihnen die direkte Eingabe von untypischen Maßen für die bereits definierten Teile. Dadurch können Sie völlig neue Teile kreieren, ohne dass Sie das Programm um neue Blöcke erweitern müssen.

Weitere wichtige Eigenschaften von CP-System Architektur:

• Hersteller Bibliotheken.

• Befehl 2D/3D, der die Umwandlung einer 2D Zeichnung in ein 3D Modell ermöglicht.

• Erweiterung der Programminhalte um eigene Standards (z.B.: Attribute, Beschreibung u.ä.).

• Fertige Blattrahmen und Planköpfe.

• Erweiterung der Inhalte um eigene Objekte.

• Automatische Generierung von Stücklisten nach eigenen Vorgaben.

• Automatische Layerverwaltung.

• Kontextbezogene Online-Hilfe.                           Beschreibung im Benutzerhandbuch(PDF 3,6 MB)
